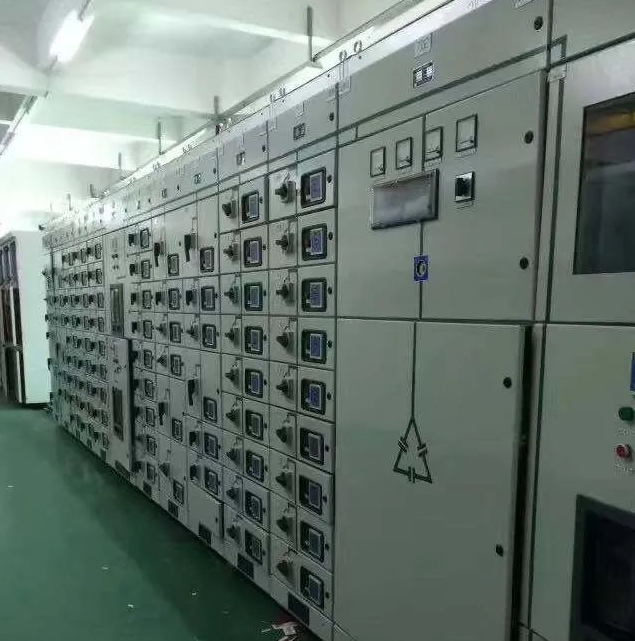

提及低压电容补偿柜，想必大部分电气人员都非常熟悉了。但是如果说到低压电容补偿柜的作用和组成，可能不少电气小白都是云里雾里，甚至还有一些电气小白是一问三不知的。我们都知道电容补偿就是无功补偿或者功率因数补偿。电力系统的用电设备在使用时会产生无功功率，而且通常是电感性的，它会使电源的容量使用效率降低，而通过在系统中适当地增加电容的方式就可以得以改善。电力电容补偿也称功率因数补偿。根据应用在不同的电网环境，低压电力电容补偿柜可以分为。普通型、滤波型低压电力电容补偿柜，普通型补偿柜适合常规型电网场合，谐波含量低，只需对电网进行无功功率补偿即可。那么，低压电容补偿柜具体的作用和组成是什么呢？下面本文详细地给大家介绍一下，看完文章希望能给广大电气人员加深对低压电容补偿柜的了解。

▶ 01 低压电容补偿柜的作用及组成

（1）低压电容补偿柜作用

电力系统中的负载大部分属于感性负载，加上用电企业普遍广泛地使用电力电子设备，从而产生无功功率，使电网功率因数较低。较低的功率因数降低了设备利用率，增加了供电投资，损害了电压质量，降低了设备使用寿命，大大增加了线路损耗。故通过在电力系统中连入电容补偿柜，适当的增加电容的方式可以平衡感性负载，提供功率因数，以提升设备的利用率。电力电容补偿也称功率因数补偿。

（2）低压电容补偿柜的组成

电压电容补偿柜由柜体，母k排，塑壳断路器，微型断路器，电容复合投切开关，避雷器，电容器，电流互感器，功率因数自动补偿控制器等组成。

▶ 02 电容器其他相关知识

（1）低压电容补偿柜更换电容流程：

1、手动切除电容器组组

2、分段隔离开关

3、打开柜门

4、电容器组放电

5、更换电容器(先拆电源线，后拆接地线，接线时相反)

6、验电

7、检查工具

8、关柜门

9、合隔离开关

10、功率因数补偿控制器恢复自动

11、注意事项:虽然电容器内安装有放电电阻，当电容器断开电源后能在1分钟内使电容器的极间电压降至50V以下，为了安全仍然需要放电，将电容器出线短路接地放电。

（2）低压电容器组的检查巡视

测量电容器的温度；检查电气连接头有无发热变色弧光；检查电容器有无变形漏液；检查电容器投入情况，功率因数：检查电容复合投切开关有无故障。

（3）电容器使用注意事项：

1、电容应器安装在无侵蚀性气体，无灰尘，无机械振动，干燥的场所。

2、电容器安装，电容器间距应大于20毫米，多台电容器一起安装时，应保持有30MM以上的距离，30kvar以上的电容器的间距应大于50mm以利于散热。

3、电容器的接线应采用软导线，其安全载流量应大于电容器的额定电流。

4、应拧紧电容器接线端子上的螺丝，以防接触电阻产生热量而损坏电容器的接线端子。

5、当超过电容器最高允许电压或最大允许电流时，过压保护及熔断器及时的起到保护作用，电容器应停止运行。

6、在接触器（电容复合投切开关）已断开电源的电容器的导电部分，虽电容器已经自动放电，但仍需用绝缘导线短接电容器的出线端子，以切底释放残余电能。

7、为确保安全，电容器的外壳必须接地。

8、多回路电容柜中，投切时应加装限涌流措施，常用方法是加装限流电抗器，使涌流限制50ln一下，或采用电容器投切专用接触器。

9、电网中某些用电设备，如硅整流，电弧炉，矿热炉，中频炉等都会产生谐波，对电容器危害甚大，首先使电容器过流发热，增加损耗。介质绝缘性能下降，最终导致内部击穿。可能形成的谐振电流使大批电容器内部过流保护动作熔断或导致爆炸事故，应改用谐波电容器，并配用抑制谐波的专用电抗器。

11、自动投切时，功率自动补偿仪投切门限应调节在0.95-0.96之间，跳得太高则对电容器不利。

12、手动投切时，应设专人值班，功率因数也调节在0.95-0.96之间。当功率因数变化

13、手动或自动投切时，应注意电容器组在短时间内反复投切。投切延时时间不小于30秒，最好为60秒以上，让电容器有足够的放电时间。时间应作相应的调整，切不可使电容器补偿在1或者1以上，这样会缩短电容器的使用寿命。
