提起塑壳断路器，想必大部分电气人员都非常熟悉了。但是如果说到塑壳断路器的电气附件代码型号含义，可能不少电气人员都是一知半解，甚至还有下一电气人员是一问三不知的。我们都知道塑壳断路器在低压配电系统里应用广泛，它的基本原理和保护功能大家都很了解。塑壳指的是用塑料绝缘体来作为装置的外壳，用来隔离导体之间以及接地金属部分。塑壳断路器通常含有热磁跳脱单元，而大型号的塑壳断路器会配备固态跳脱传感器。其脱扣单元分为：热磁脱扣与电子脱扣器。它能够在电流超过跳脱设定后自动切断电流。那么，塑壳断路器的电气附件代码含义是什么呢？下面本文详细地给大家介绍一下，看完文章希望能给广大电气人员加深对断路器附件代码的了解。

▶ 塑壳断路器的附件代码有哪些？

◆ 塑壳断路器的电气附件包含分励脱扣器，辅助触头，报警触头，欠压脱扣器。



▶ 什么是分励脱扣器？

◆ 在额定控制电源U的70%-110%之间时，分励脱扣器应可靠使断路器脱扣，断路器通过分励脱扣器脱扣后，需就地复位。


▶ 什么是辅助触头？

◆ 辅助触头是接在开关电器辅助回路中，用于指示断路器在通电或不通电状态的附件。


▶ 什么是报警触头？

◆ 报警触头是用于指示断路器在不脱扣或脱扣状态的附件，当报警触头指示断路器在脱扣状态时，有五种可能：1：有过载或短路故障，2：有剩余电流故障，3：人为试验按钮脱扣，4：分励脱扣器动作，5：线路故障，欠压脱扣器动作。


▶ 什么是欠压脱扣器？

◆ 欠压脱扣器，在额定工作电压的35%-70%时，欠压脱扣器应可靠使断路器脱扣，在额定工作电压的85%-110%时，欠压脱扣器应保证断路器合闸，在额定工作电压低于35%时，欠压脱扣器应防止断路器合闸。


▶ 断路器电气附件代码含义是什么？

※ 断路器的型号后面的四位数字；

◆ 第一位数字代表断路器的极数，3是三极，4是4极。

◆ 第二位数字代表断路器本体的脱扣器特性，有2和3两种，200表示仅有电磁脱扣器的断路器本体，300表示带有热动脱扣+电磁脱扣器的断路器本体。


◆ 第三和第四位数字代表了附件的代号。00表示不带附件，08是报警触头，10是分励脱扣器，20是辅助触头，30是欠压脱扣器，40是分励+辅助，50是分励+欠压，60是两组辅助触头，70是辅助+欠压，18是分励+报警，28是辅助+报警，38是欠压+报警，48是分励+辅助+报警，68是二组辅助+报警，78是辅助+欠压+报警

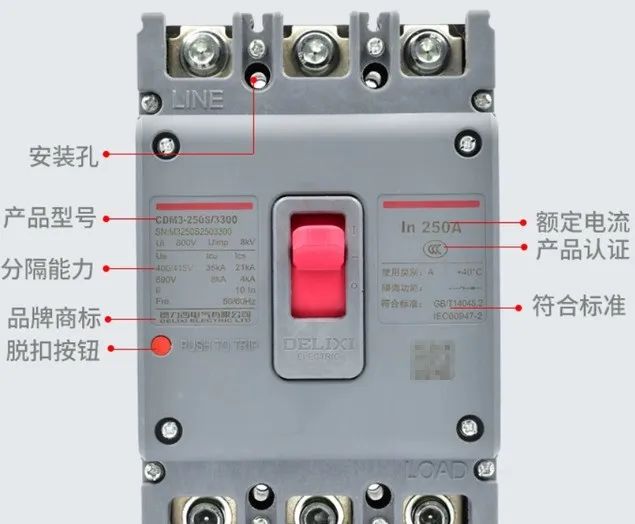

※ 举个例子，我们常用的CDM3-250S/3310,这个型号就是指250A的三相断路器带分励脱扣器，本体带有热动脱扣+电磁脱扣器，极限短路分段能力是35KA
